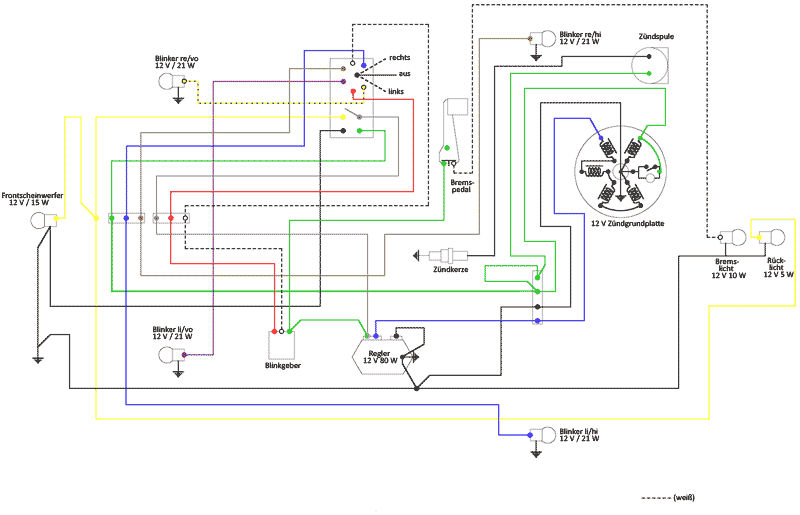

Schaltplan

Vespa 50 Special, V5B3T, 12V-Bordnetz, 4-fach Blinkanlage



Quelle: Scooterhelp.com
Es war leider ein Fehler enthalten der verbessert werden musste. Außerden war ich so frei deutsche Bezeichnungen einzutragen.

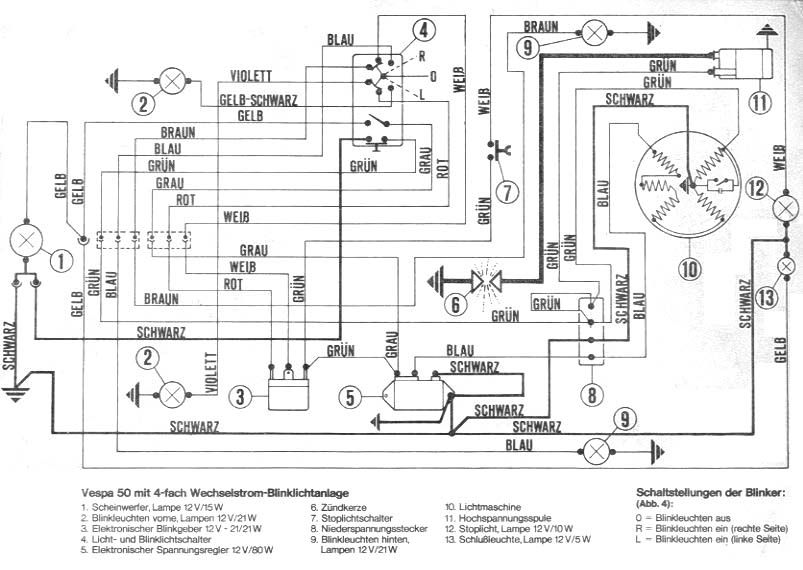

Hier noch der original Piaggio-Schaltplan:




Quelle: Piaggio

...zurück zu den Schaltplänen
